光纤熔接设备

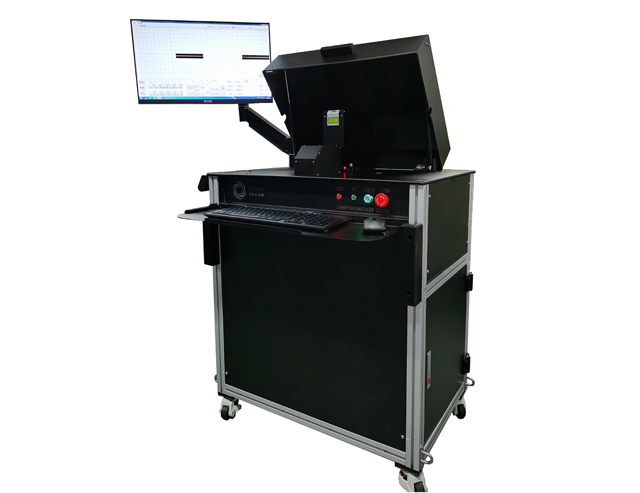

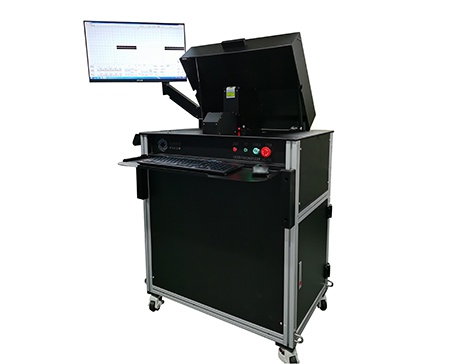

多光束CO2激光熔接机(XQ7210)

XQ7210是讯泉科技自主研发的CO2激光为热源的大直径光纤熔接系统。该系统可以快速、精确、稳定的进行80 ~ 2500mm光纤的各种模式熔接,可以用于各种中高功率光纤合束器、光纤端帽、单锥光纤等制作。系统可靠,操作简单,应用灵活。

XQ7210是讯泉科技自主研发的CO2激光为热源的大直径光纤熔接系统。该系统可以快速、精确、稳定的进行80 ~ 2500mm光纤的各种模式熔接,可以用于各种中高功率光纤合束器、光纤端帽、单锥光纤等制作。系统可靠,操作简单,应用灵活。

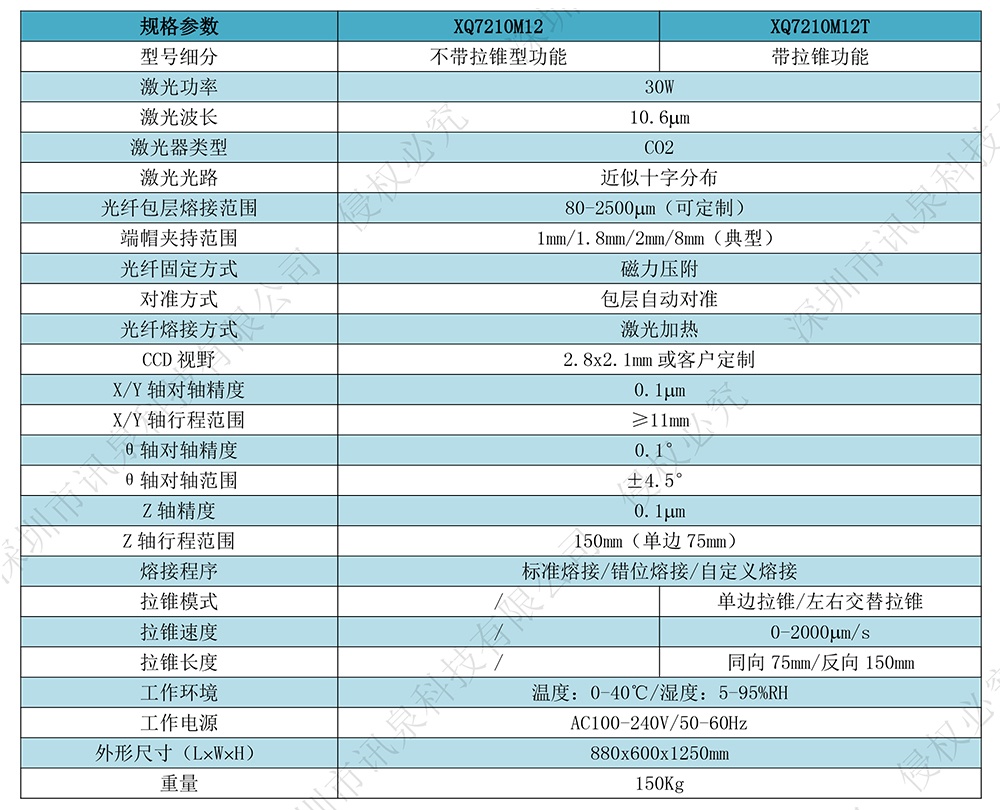

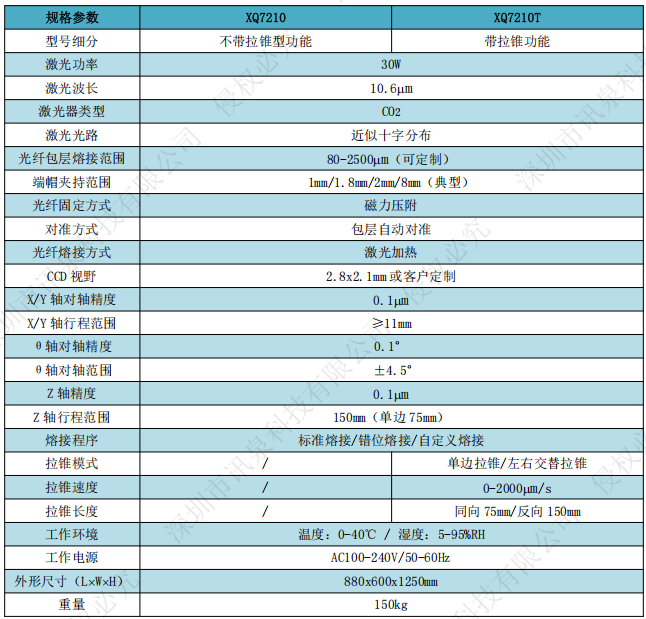

参数

参数值

激光功率

30W

激光分布

近似十字分布

光纤熔接范围

80-2500um

CCD视野

3.5*2.6mm或客户定制

X/Y轴对轴精度

1um

X/Y轴行程范围

13mm

θ轴对轴精度

0.1°

θ轴对轴范围

±5°

Z轴精度

1um

Z轴行程范围

单边50mm

对准方式

包层

工作温度(℃)

0~+40

   存储温度(℃)

-20~+70

工作电源

AC 100~240V/50-60Hz

外形尺寸

900x560x1150mm
