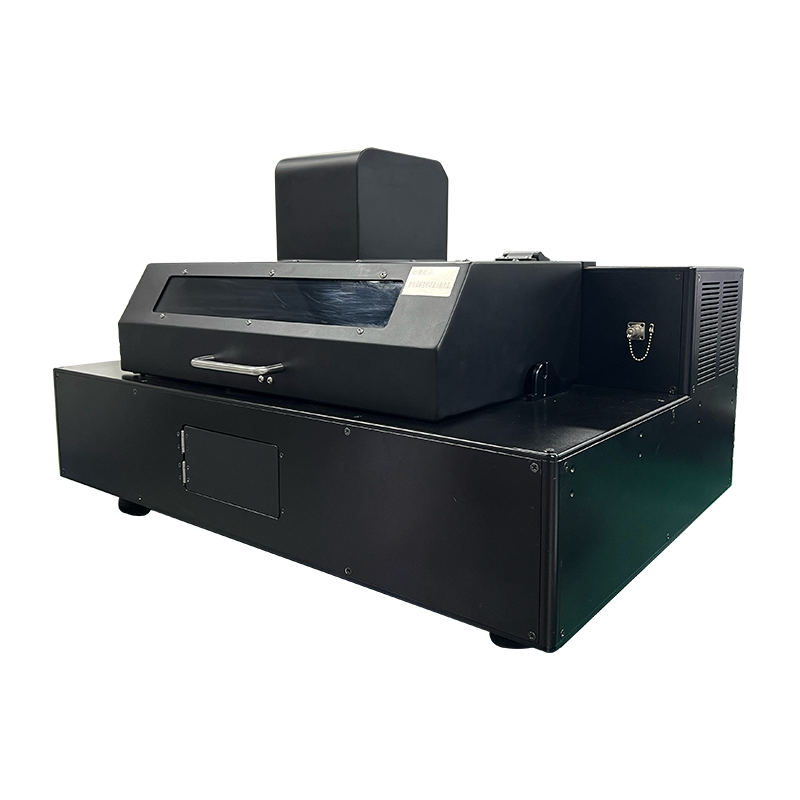

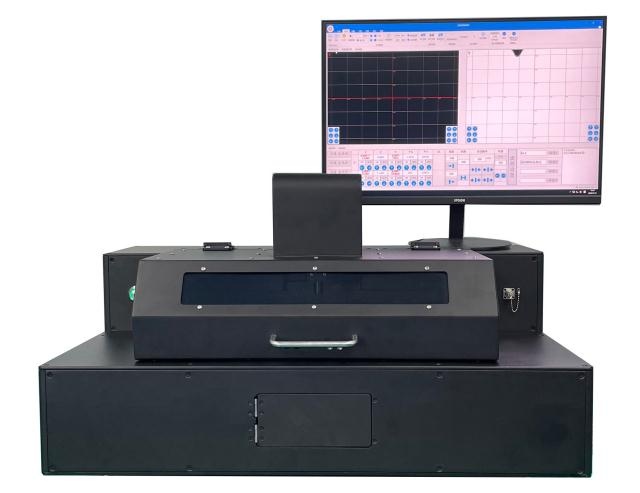

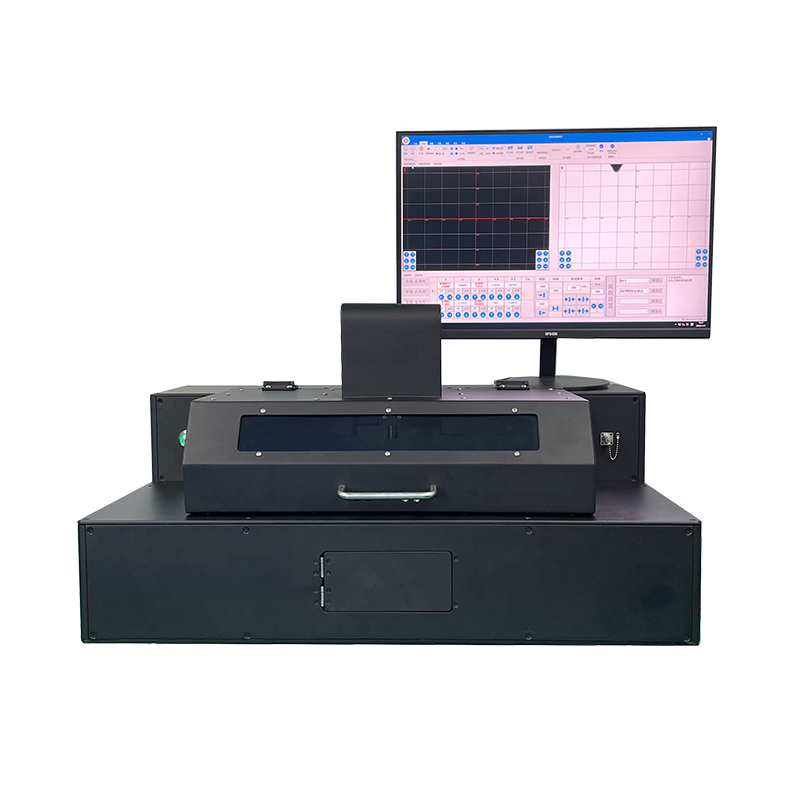

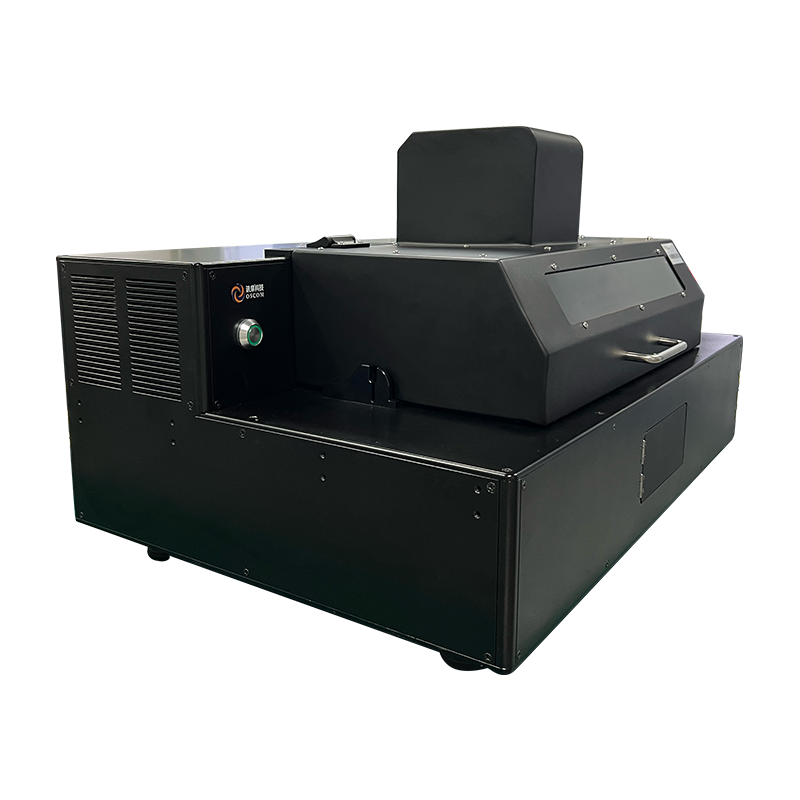

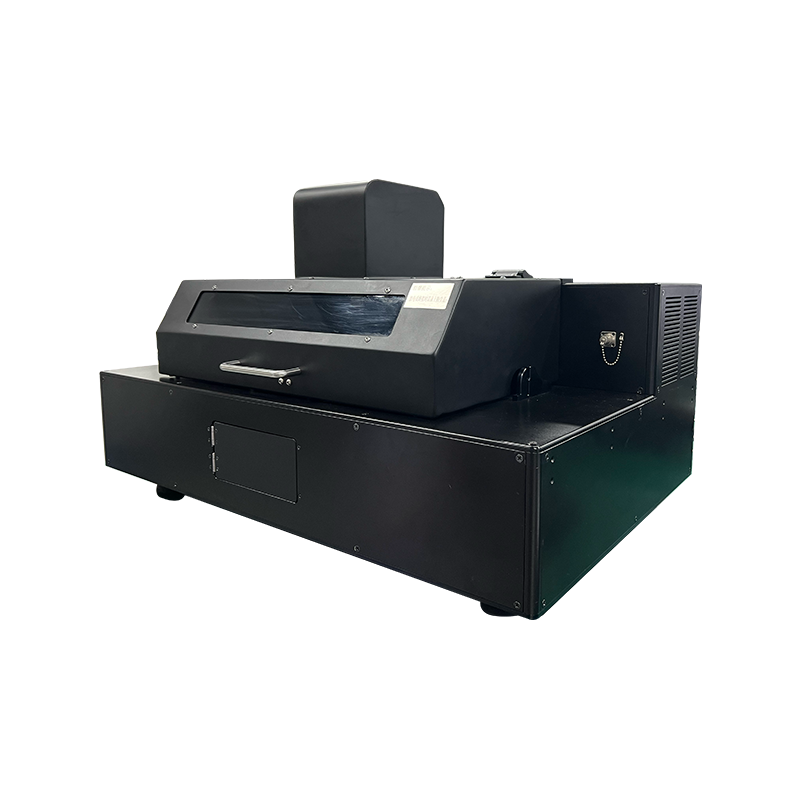

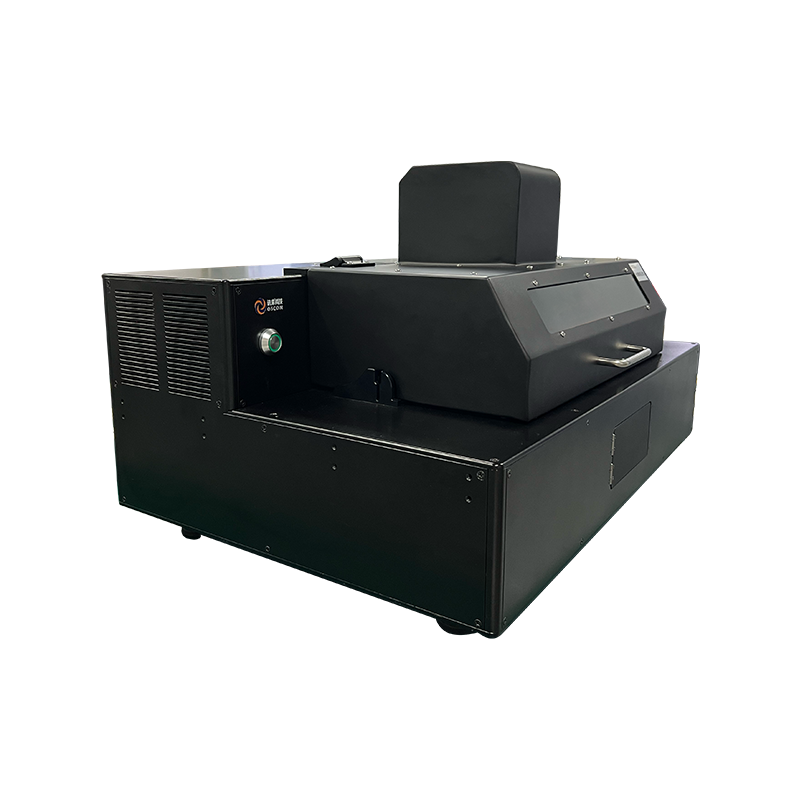

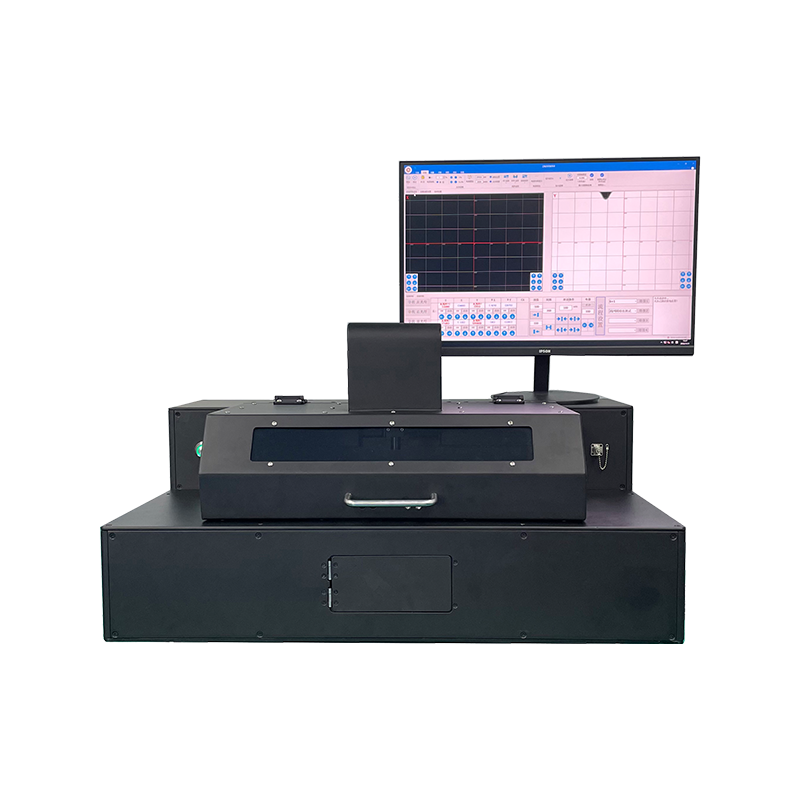

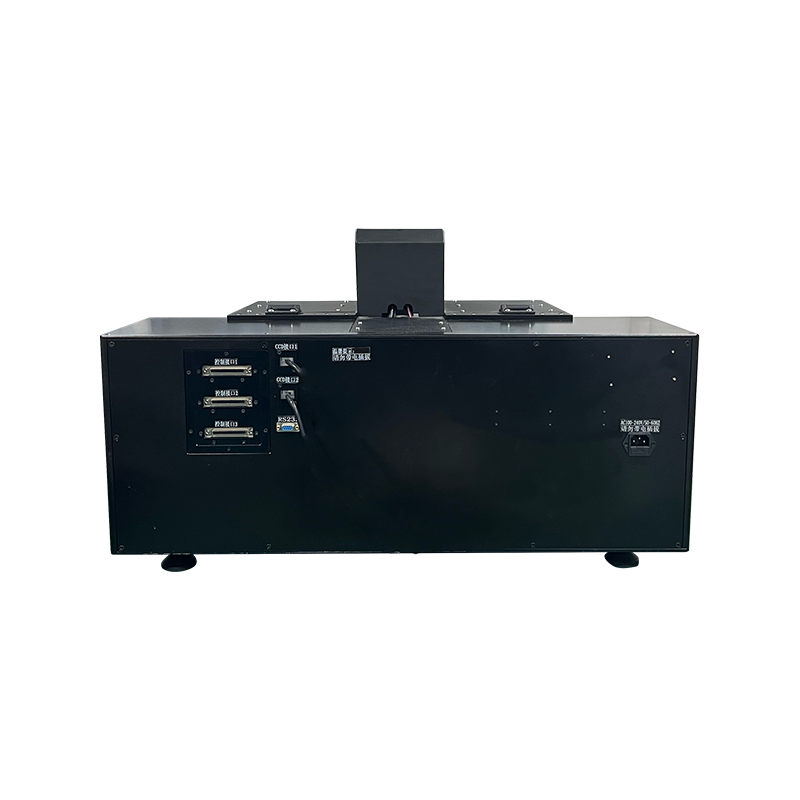

三电极光纤处理工作站 (XQ7230)

XQ7230是讯泉科技自主研发的三电极电弧放电为热源的大直径光纤熔接系统。该系统可以快速、精确、稳定的进行80 ~ 2500nm光纤的各种模式熔接,可以用于各种中高功率光纤合束器、光纤端帽、单锥光纤等制作。系统可靠,操作简单,应用灵活。

XQ7230是讯泉科技自主研发的三电极电弧放电为热源的大直径光纤熔接系统。该系统可以快速、精确、稳定的进行80 ~ 2500nm光纤的各种模式熔接,可以用于各种中高功率光纤合束器、光纤端帽、单锥光纤等制作。系统可靠,操作简单,应用灵活。

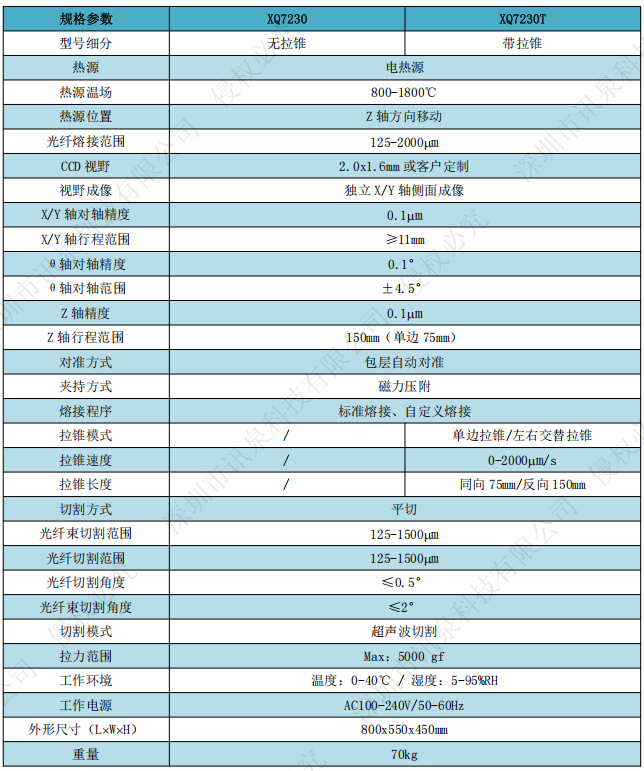

光纤端帽

光纤端帽熔接

圆台型光纤端帽(大截面直径≤20mm,小截面直径≤2.5mm)
圆形柱光纤端帽(截面直径≤2.5mm)

光纤端帽夹持

石英毛细管夹持和特殊夹具夹持

电极与光纤熔接功能

电极

三电极环形电弧技术
电机消耗费用低,便于清洁与保养

电机保护气体

无需特别保护气体

温度场温度

最低800°C,最高〉1800°C

温度场面积

三电极所围等边三角形
横截面积是传统两电极的近百倍

温度场稳定性

±5°C

光纤包层直径

80~2500mm

保偏光纤熔接

不具备

光子晶体光纤熔接

气孔塌陷长度小于50%,光纤外径可实现无塌陷熔接

碳化硅和蓝宝石光纤熔接

高温熔接保证

调整维度

十个维度动态调节和反馈对准(左右光纤X/Y/Z/俯仰角对准、左/右偏角对准)

俯仰角与左/右偏角调整

±15°调节范围
0.01°调节分辨(1弧度/S)

光纤对准与成像功能

Z轴推进

推进距离86mm
推进分辨率1μm

X/Y轴推进

推进距离12mm
推进分辨率0.1μm

电弧环推进

推进距离40mm
推进分辨率6μm

X/Y轴侧面成像

独立X/Y轴侧面成像

光学成像系统

2倍/3倍远心镜头或其它倍数镜头可选

拉锥长度

150mm

单向光纤拉锥

标准拉锥比例10:1

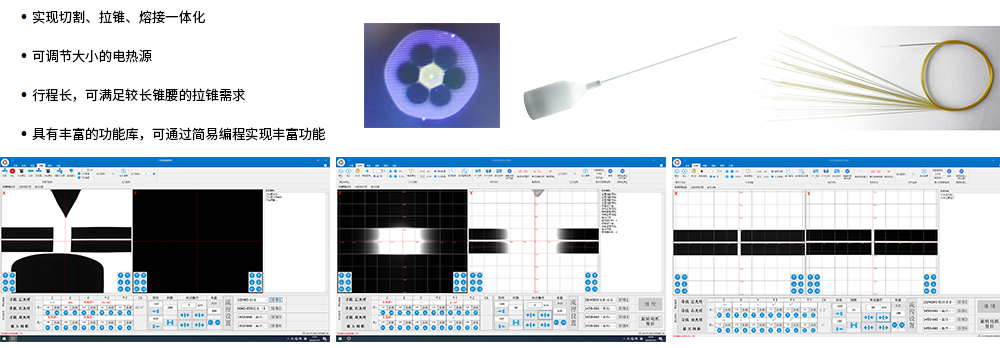

光纤拉锥与合束功能

双向光纤拉锥

环形电弧Z向扫描
拉锥比例50:1(500μm直径光纤拉锥成10μm直径)

锥形探针

〈10μm直径光纤探针(原始光纤直径125μm)

光纤合束

3*1、7*1、(6+1*1)或19*1等光纤合束器制作

光纤在线切割

在线切割功能

光纤或者锥体石英包层直径40~500μm

在线切割推进精度

精确控制在±50μm的轴向切割位置

供电电源

电压

AC100~240V/50~60Hz/5A

外形尺寸

L * W * H

740x540x630mm

重量

KG

80
