光功率计

多通道光功率计 (XQ5230)

XQ5230是讯泉设计的多通道光功率计系列,采用InGaAs或Si材料作为光探测器,集成了自动量程切换、分光比测量、插损测量、PDL测量、数据记录与分析、RS232C/GPIB接口等功能。XQ5231为讯泉4通道光功率计,XQ5232为讯泉8通道光功率计,XQ5233为讯泉16通道光功率计,性价比高,稳定可靠,简单易用,非常适合光学器件工厂生产测试和科研单位测试等应用。

XQ5230是讯泉设计的多通道光功率计系列,采用InGaAsSi材料作为光探测器,集成了自动量程切换、分光比测量、插损测量、PDL测量、数据记录与分析、RS232C/GPIB接口等功能。XQ5231为讯泉4通道光功率计,XQ5232为讯泉8通道光功率计,XQ5233为讯泉16通道光功率计,性价比高,稳定可靠,简单易用,非常适合光学器件工厂生产测试和科研单位测试等应用。

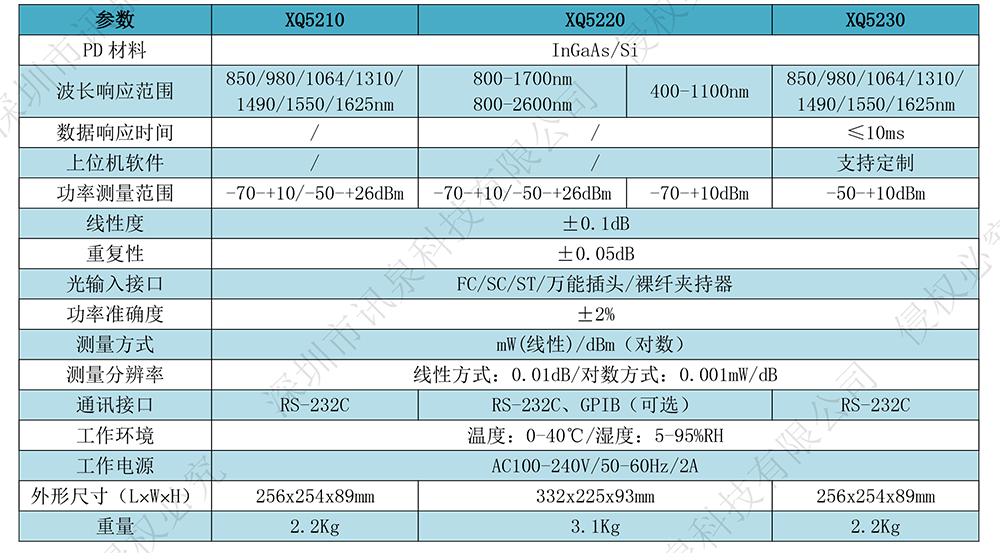

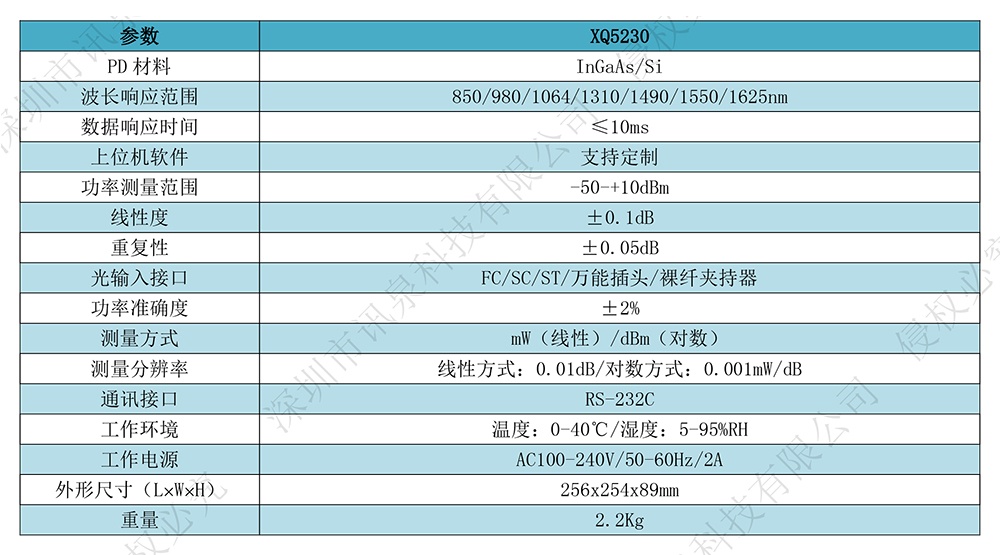

参数

单位

参数值

PD材料

-

InGaAs / Si

波长响应范围

nm

8001700 / 4001100 / 8002600

功率测量范围

dBm

+10-70 / +26-50

线性度

dB

±0.1

重复性

dB

±0.05

功率准确度

%

±2%

测量通道数

-

4/8/16

光输入接口

-

FC/SC/ST/万能插头/裸纤夹持器

测量方式

-

mW(线性) / dBm(对数)/ dB(相对)

测量分辨率

mW/dB

线性方式:0.01 / 对数方式:0.001dB

通讯接口

-

RS-232C(可选)

工作环境

-

温度: 40 / 湿度:20% 80%RH

工作电源

-

AC 100240V/5060Hz/2A

外形尺寸(L×W×H)

mm

390´150´450

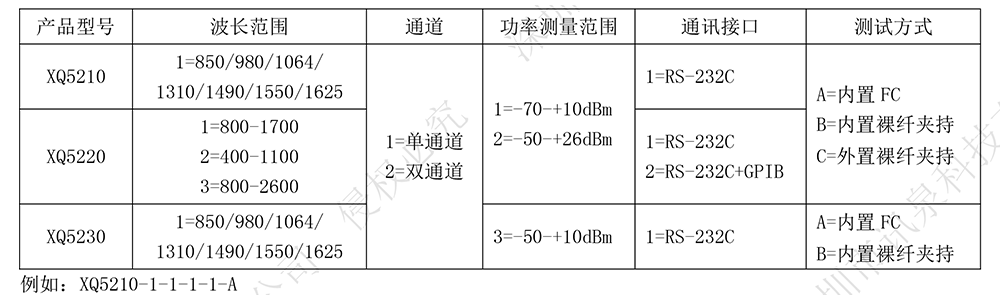

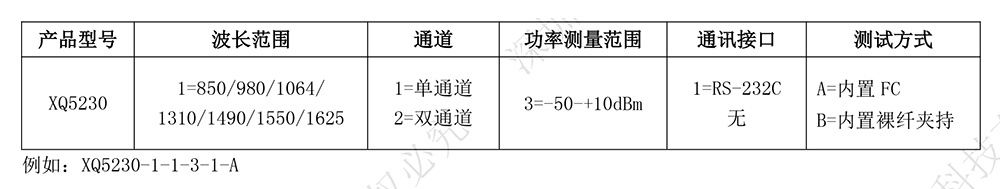

仪表编号

探测器类型

通道

功率测量范围

通讯接口

测试方式

XQ5231

1-    InGaAs

2-    Si

4=4通道

1=+10-70

2= +26-50

0=

1=RS232C

A = FC

B =裸纤夹持器

XQ5232

1-    InGaAs

2-    Si

8=8通道

1=+10-70

2= +26-50

0=

1=RS232C

A = FC

B =裸纤夹持器

XQ5233

1-    InGaAs

2-    Si

16=16通道

1=+10-70

2= +26-50

0=

1=RS232C

A = FC

B =裸纤夹持器
