机械式光开关 (XQ5500)
XQ5500是讯泉设计的机械式光开关系列，包括1´2，1´3，1´4，1´8，1´12等规格，其中XQ5510为模块式光开关，XQ5520为台式光开关，XQ5530为1U机架式光开关，XQ5540为网络保护光开关模块。XQ5500系列光开关稳定可靠，简单易用，非常适合于光学测试和光网络保护等应用。
|

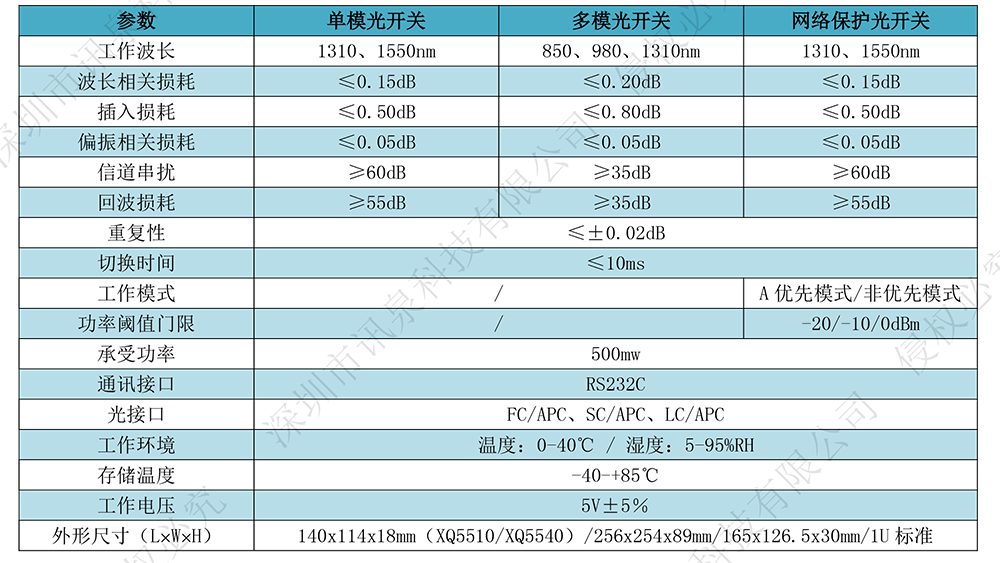

参数 |
单模光开关 |
多模光开关 |
网络保护光开关 |
|
工作波长(nm) |
1310、1550 |
850、980、1310 |
1310、1550 |
|
波长相关损耗（dB) |
≤0.15 |
≤0.20 |
≤0.15 |
|
插入损耗（dB) |
≤0.50 |
≤0.80 |
≤1.0 |
|
偏振相关损耗（dB) |
≤0.05 |
≤0.05 |
≤0.05 |
|
信道串扰（dB) |
≥60 |
≥35 |
≥60 |
|
回波损耗（dB) |
≥55 |
≥35 |
≥55 |
|
重复性（dB) |
≤±0.02 |
||
|
切换时间（ms） |
≤10 |
||
|
工作模式 |
- |
A优先模式/非优先模式 |
|
|
功率阈值门限（dBm） |
- |
-20/-10/0 |
|
|
承受功率（mw) |
500 |
||
|
通讯接口 |
RS232C / SNMP(可选) |
||
|
光接口 |
FC/APC、SC/APC、LC/APC |
||
|
工作温度(℃） |
-5~+70 |
||
|
存储温度(℃） |
-40~+85 |
||
|
工作电压 |
5V±5％ |
||
|
外型尺寸(L´W´H)（mm） |
164´105´28（XQ5510/XQ5540） |
||
|

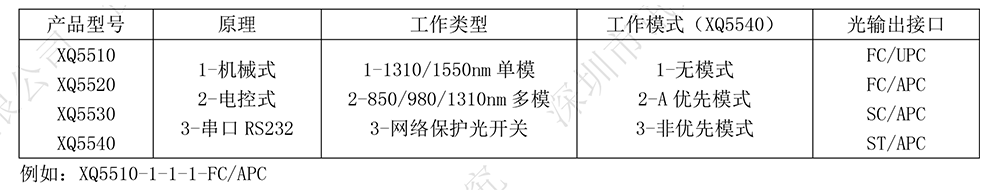

仪表编号 |
原理 |
外形 |
工作类型 |
工作模式（XQ5540） |
光输出接口 |
|
XQ5510 XQ5520 XQ5530 XQ5540 |
1- 机械式
|
M-模块 B-台式 R=机架式 |
1- 1310/1550nm单模 2- 850/980/1310nm多模 3- 网络保护光开关 |
1- 无模式 2- A优先模式 3- 非优先模式 |
FC/UPC FC/APC SC/APC ST/APC |
